Produk Inovasi Sederhana 2011 ( 7 )

TOLE

(TOUCHPAD COMFORTABLE)

NAMA KELOMPOK

DIMAS APRILLIAN

FITRI ARDILLA

RENDY DEVARA

YULIANA

Dimas. Fitri, Yuli, Rendy

Inovasi Baru

TOLE

(TOUCHPAD COMFORTABLE)

Alat yang digunakan

•      Solder

•      Gergaji Besi

•      Larutan FeCl3

•      Gunting

•      Timah

•      Programmer AVR + Serial TTL

•      Komputer

Bahan Yang Digunakan

•      PCB  Polos 1 buah

•      Resistor  10 Kohm 3 buah

•      Soket IC 28pin 1 buah

•      ATmega8  1 buah

•      Saklar Tekan 4 Buah

•      Kabel Secukupnya

•      Resistive Touchscreen

Lagkah Langkah Pembuatan touch pad

Siapkan alat dan bahan.

Buat layout PCB dengan computer atau dengan spidol permanen
-Print layout PCB dengan  printer laser
-Setelah di print, potong PCB seukuran layout PCB. Lalu bersihkan PCB dengan amplas yang tak terlalu kasar
-Letakkan PCB diatas layout PCB

Rekatkan layout PCB dengan solasi agar layout PCB tidak bergerak saat di setrika.
-Setrika bagian yang akan di cetak selama kurang lebih 15 menit dengan merata.

Diamkan PCB agar dingin kembali
-Setelah dingin, rendam PCB dalam air selama 20 menit agar kertas layout hancur.

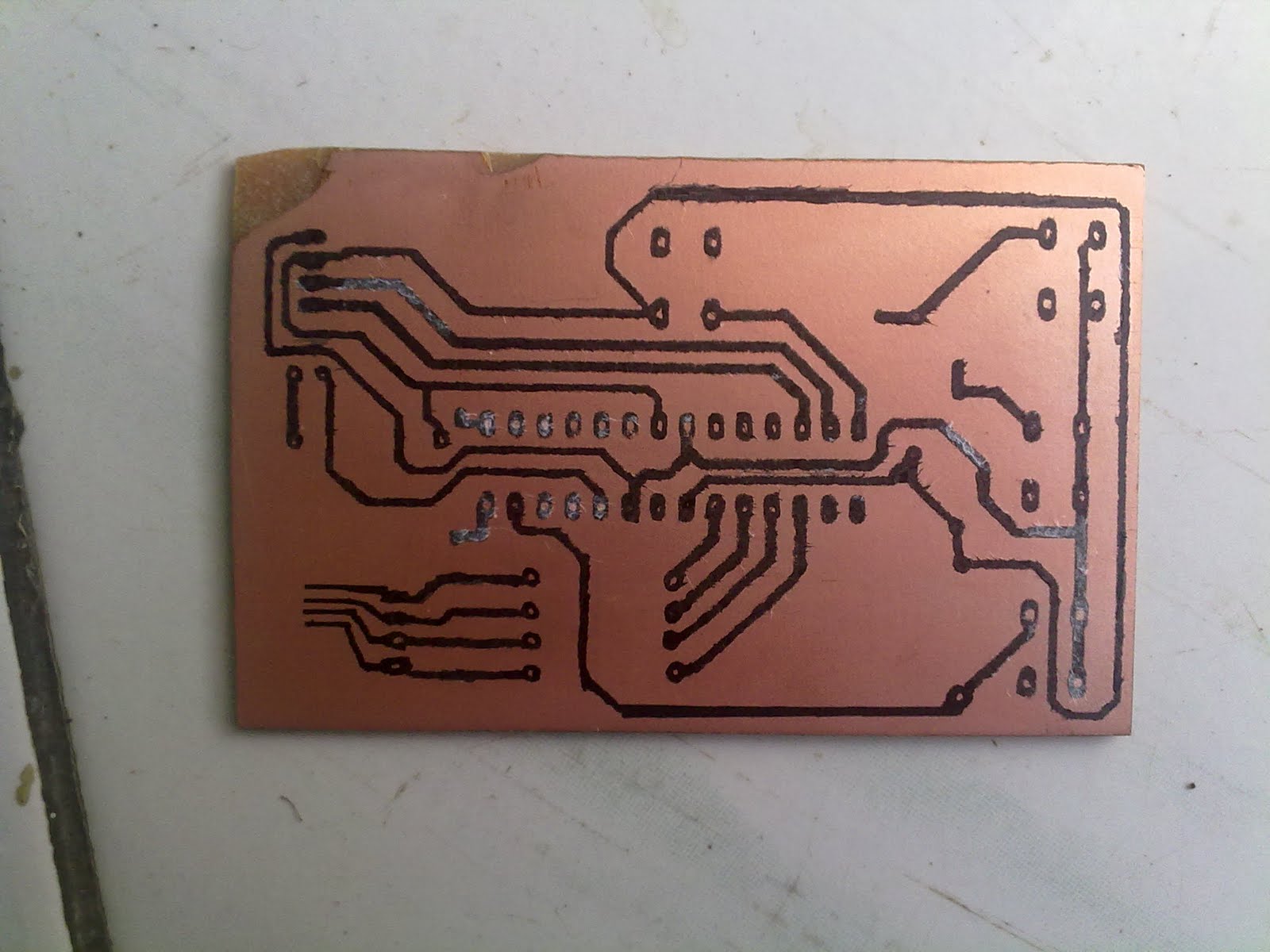

-Bersihkan kertas-kertas yang menmpel pada PCB.
-Cek, apakah jalur ada yang terputus

Rendam PCB dalam larutan FeCl₃ dan goyang-goyangkan agar lapisan PCB (tembaga) cepat larut dalam larutan FeCl₃ .
-Setelah selesai, angkat PCB lalu bilas dengan air.



Bersihkan tinta pada PCB dengan amplas

-Pasang semua komponen pada PCB dan di solder
-masukkan firmware mikrokontroler dengan programmer
-install driver touch pad

Hubungkan touc pad melalui USB to serial TTL
-Jalankan driver pada komputer dan seting port
-Touch pad siap digunakan

Pemasaran

•      Di Toko Microcontroller

•      Di Toko Elektronika

•      Di Internet

•      Di Toko

Proses pembuatan

1. Siapkan alat dan bahan.

2. Buat layout PCB dengan computer atau dengan spidol permanen, kami membuat layout dengan   menggunakan computer.

3. Print layout PCB dengan  printer laser, jika tidak ada maka gunakan printer inkjet lalu difotocopy  (jika menggukanan selain printer laser).

4. Setelah di print, potong PCB seukuran layout PCB. Lalu bersihkan PCB dengan amplas yang tak terlalu kasar.

5. Letakkan PCB diatas layout PCB (diatas bagian kertas yang di print tadi).

6. Rekatkan layout PCB dengan solasi agar layout PCB tidak bergerak saat di setrika.
7. Setrika bagian yang akan di cetak selama kurang lebih 15 menit dengan merata.
8. untuk mendinginkan PCB Diamkan PCB agar dingin kembali, jangan di dinginkan di depan kipas angin atau didekatkan PCB pada AC ,  biarkan PCB dingin kembali dengan sendirinya.
9. Setelah dingin, rendam PCB dalam air       selama 20 menit agar kertas layout hancur.
10. Bersihkan kertas-kertas yang menmpel pada PCB.

11. Cek, apakah jalur ada yang terputus, gunakan spidol permanen jika terdapat jalur yang terputus.
12. Rendam PCB dalam larutan FeCl₃ dan goyang-goyangkan agar lapisan PCB   (tembaga) cepat larut dalam larutan FeCl₃ .
13. Setelah selesai, angkat PCB lalu bilas dengan air.
14. Bersihkan PCB dengan amplas
15. Pasang semua komponen pada PCB dan di solder

16. Masukkan firmware mikrokontroler         dengan programmer melalui komputer
17. install driver touch pad pada komputer
18. Hubungkan touc pad melalui USB           to serial TTL
19. Jalankan driver pada komputer dan seting port
20. Touch pad siap digunakan

KEGUNAAN BARANG

Sebagai pengganti mouse

- Untuk menggerakkan kursor

- Lebih comfortible, karena bisa melalui perantara ( seperti pulpen, pensil )

THANK YOU
